PID hesaplaması: Yöntemler, formüller ve en iyi uygulamalar.
PID hesaplaması modern kontrol sistemlerinin temel taşıdır. İstikrar ve performansın korunmasında önemli bir rol oynar. Mühendisler ve teknisyenler, çeşitli süreçleri verimli bir şekilde yönetmek için PID kontrolörlerine güvenmektedir.
PID döngülerini anlamak, otomasyona katılan herkes için gereklidir. Bu döngüler, kontrol girişlerini ayarlayarak istenen ayar noktalarının korunmasına yardımcı olur. PID denetleyicisi, hataları en aza indirmek için bir geri bildirim mekanizması kullanır.
Bir PID denetleyicisini ayarlamak hem bir sanat hem de bilimdir. Optimum performans için doğru kazançların ayarlanmasını içerir. Uygun ayarlama, sistem stabilitesini ve tepki sürelerini önemli ölçüde artırabilir.
Bu kılavuz PID hesaplama yöntemlerini, formülleri ve en iyi uygulamaları araştıracaktır. İster öğrenci ister deneyimli bir mühendis olun, burada değerli bilgiler bulacaksınız. PID kontrolörleri ve uygulamaları dünyasına dalalım.
NedirPID denetleyicisi?
PID kontrolörü, kontrol sistemlerinde kullanılan bir geri bildirim mekanizmasıdır. Sıcaklık veya hız gibi işlem değişkenlerini korur. PID, üç ana bileşenini temsil eden orantılı - integral - türevi anlamına gelir.
Her bileşen sistem kontrolünde belirgin bir rol oynar. Orantılı kısım mevcut hatayı işler, integral biriken hataları ele alırken, türev gelecekteki hataları öngörür. Bu kombinasyon çeşitli uygulamalarda hassas kontrol sağlar.
Bir PID denetleyicisinin temel özellikleri şunları içerir:
- Orantılı: Geçerli hataya tepki verir.
- İntegral: Geçmiş hataları özetler.
- Türev: Gelecekteki hataları öngörüyor.
PID denetleyicileri, otomasyon ve kontrol için verimli çözümler sunarak farklı alanlarda uygulamalar bulur.
PID döngüsünü anlamak
PID döngüsü, kontrol sistemlerinde önemli bir elementtir. İstenen ayar noktası ile gerçek işlem değişkeni arasındaki farkı bularak sürekli olarak bir hata değerini hesaplar. Bu hesaplama sistemde gereken ayarları yönlendirir.
Bir PID döngüsünde, üç bileşen hataları en aza indirmek için uyum içinde çalışır. Her birinin sistemin kontrolü üzerinde özel bir etkisi vardır:
- Orantılı: Anında düzeltme sağlar.
- İntegral: Geçmiş performansı telafi eder.
- Türev: Gelecekteki dalgalanmaları azaltır.
Bu bileşenler stabilite ve doğruluğu sağlamak için etkileşime girer. PID döngüsü dinamiktir, istenen durumu korumak için sürekli geri bildirim ve ayarlamalar sağlar.

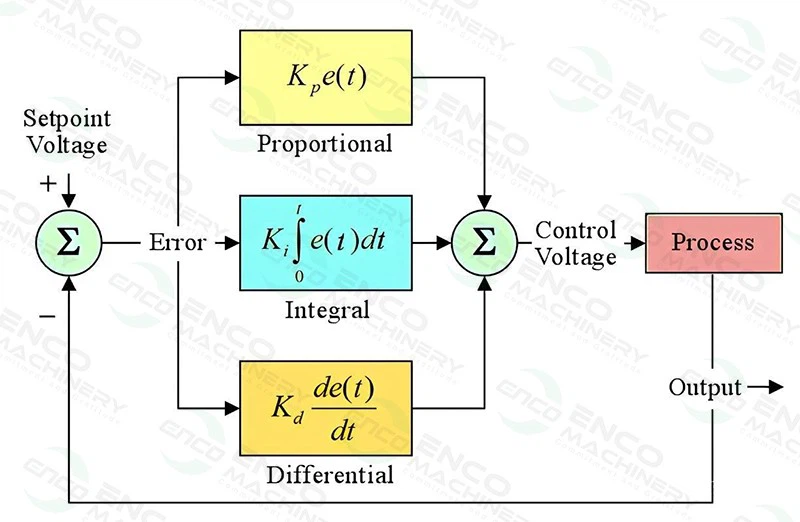

PID hesaplama formülü açıklandı
PID formülünü anlamak, bu denetleyicilerin nasıl çalıştığını kavramanın anahtarıdır. Formül üç farklı terimi bütünleştirir: orantılı, integral ve türev. Bu terimler denetleyicinin çıktısını ayarlar.
PID formülünün resmi temsili:
- Çıktı= kp * e (t) + ki * ∫e (t) dt + kd * de (t)/dt
Burada KP, Ki ve KD ilgili kazançlardır. Bu kazanımlar her dönemin duyarlılığını ve duyarlılığını belirler.
Orantılı terim, mevcut hatayı ele alır ve sistemin istenen ayar noktasından sapmasını düzeltmeye çalışarak anında bir yanıt sağlar.
Entegre terim, zaman içinde biriken tutarsızlıklardan kaynaklanan sabit - durum hatasını ortadan kaldırmayı amaçlayan geçmiş hataları toplamıştır.
Son olarak, türev terim gelecekteki hataları mevcut eğilimlere dayalı olarak öngörür, böylece aşmayı önleyici olarak azaltarak sistem stabilitesini artırır.
Bu terimler birlikte, süreç kontrolü için sağlam bir çerçeve tanımlar ve çeşitli uygulamalarda hassas ve sorunsuz çalışmaya yol açar.
İçin yöntemlerPid ayarlama
Kontrol sistemi performansını optimize etmek için PID ayarlaması gereklidir. Kazançların ayarlanmasını içerir: KP, KI ve KD. Uygun ayarlama, sistemin hızlı ve stabil bir şekilde yanıt vermesini sağlar.
Her biri farklı avantajlara sahip PID ayarlama için çeşitli yöntemler kullanılabilir. Bazı yaygın yöntemler şunları içerir:
- Ziegler - Nichols: Bu klasik yöntem, sadeliği ve etkinliği ile bilinir. Endüstriyel ortamlarda yaygın olarak kullanılır.
- Cohen - Coon: Bu yöntem, sağlam sonuçlar sağlayan önemli ölü zamana sahip sistemler için uygundur.
- Deneme - ve - Hata: Adından da anlaşılacağı gibi, kazançları manuel olarak ayarlamayı ve sonuçları gözlemlemeyi içerir.
Ziegler - Nichols yöntemi, sistemi sürekli bir salınım durumunda ayarlamaya başlar. Oradan, nihai kazanç ve salınım süresi tanımlanır ve bu da yaklaşık kazanç ayarlarına yol açar.
Bununla birlikte, yapılandırılmış yöntemler yararlı olsa da, gerçek - dünya sistemleri genellikle bir yaklaşım karışımı gerektirir. Simülasyon araçlarının kullanılması, gerçek - dünya uygulamasından önce ayarlama işlemini daha da hassaslaştırabilir.
Etkili PID ayarlaması sadece yanıtı iyileştirmekle kalmaz, aynı zamanda hatayı en aza indirir ve optimum performansı sağlar.
- Adım - PID hesaplamasının adım örneği
PID hesaplamasını göstermek için basit bir sıcaklık kontrol senaryosunu ele alalım. Amacının belirli bir sıcaklığı korumak olduğu bir sistem düşünün.
İlk olarak, hatayı tanımlayın. Hata, istenen ayar noktası ile geçerli sıcaklık okuması arasındaki farktır. Örneğin, ayar noktası 100 derece ise ve geçerli okuma 95 derece ise, hata 5 derecedir.
Ardından, her PID terimini hesaplayın. Orantılı terimle başlayın: Hatayı orantılı kazanç (KP) ile çarpın. Bu, mevcut hataya dayalı derhal bir düzeltme sağlar.
Ardından, integral terimi belirleyin. Bu, entegre kazanç (KI) ile çarpılan geçmiş hataların birikmesidir. Kalıcı, sabit - durum hatalarını ortadan kaldırmaya yardımcı olur.
Son olarak, türev terimi hesaplayın. Bu, türev kazanç (KD) ile çarpılan hata değişim oranını temsil eder. Gelecekteki hataları öngörür ve sistem stabilitesine yardımcı olur.
Örnek hesaplama taslağı:
- Hatayı Hesapla: Setpoint - Geçerli Değer
- Orantılı terimi hesaplayın: KP * Hatası
- İntegral terimini hesaplayın: ki * ∫error dt
- Türev Terimini Hesaplayın: KD * D (hata)/dt
- Toplam Terimler: Orantılı + İntegral + Türev=Çıktı
Bu çıktı, istenen sıcaklığı koruyarak sistem girişlerini ayarlamak için kullanılır.
PID kontrolör uygulaması için en iyi uygulamalar
Bir PID denetleyicisinin uygulanması sistem performansını önemli ölçüde artırır. Sistem dinamiklerini anlamakla başlayın. Sistemin değişikliklere nasıl tepki verdiğini bilin, bu da PID denetleyicisi için gerçekçi beklentiler belirlemeye yardımcı olur.
Ayarlama için metodik bir yaklaşım kullanın. İstikrarsızlığı önlemek için küçük kazanç değerleriyle başlayın. Kazançları sistem yanıtına göre kademeli olarak ayarlayın. Bu, sistemi istikrarsızlaştırabilen aşırı - ayarlama riskini azaltır.
PID ayarlarının düzenli dokümantasyonu ve analizi esastır. Herhangi bir değişiklik ve bunların sistem üzerindeki etkilerini koruyun. Bu uygulama gelecekteki ayarlamaya yardımcı olur ve uzun - terim güvenilirliği sağlar.
Temel uygulamalar şunları içerir:
- Sistem dinamiklerini anlayın.
- Küçük kazanımlarla başlayın ve aşamalı olarak ayarlayın.
- Doküman ayarları ve değişiklikler titizlikle.
Bu uygulamaları takip ederek, optimal PID kontrolör performansı ve sistem kararlılığı elde edilebilir.
Ortak zorluklar ve sorun giderme ipuçları
Bir PID denetleyicisinin uygulanması zorluklar sunabilir. - tuning ve - altındaki ayarlama, performansı etkileyen yaygın sorunlardır. Aşırı - ayarlama kararsızlığa neden olurken, - altında ayarlama yavaş yanıtlarla sonuçlanır.
Etkin bir şekilde sorun gidermek için sistem performansını yakından izleyin. Belirli sorunları ve nedenlerini belirleyin. İstenen yanıtı elde etmek için kazançları gerektiği gibi gözden geçirin ve ayarlayın.
Yararlı sorun giderme ipuçları şunları içerir:
- Sistemin - ayarlanmış olup olmadığını belirleyin.
- Kazançları performans geri bildirimlerine göre ayarlayın.
- Sorunları erken yakalamak için sistemi düzenli olarak izleyin.
Bu adımları izleyerek, ortak zorlukları etkili bir şekilde ele alabilir ve sistem verimliliğini koruyabilirsiniz.
Çözüm
Etkili kontrol sistemi yönetimi için PID hesaplamasını anlamak çok önemlidir. Düzgün ayarlanmış PID denetleyicileri, çeşitli uygulamalarda kararlı ve verimli sistem işlemleri sağlar. Burada özetlenen yöntemlere, formüllere ve en iyi uygulamalara hakim olmak, başarılı PID döngülerini tasarlama ve uygulama yeteneğinizi artırabilir.
Sürekli öğrenme ve uygulama anahtardır. Teknoloji geliştikçe, PID ayarlama için araçlar ve teknikler de gelişir. İnovasyonu kucaklayın ve kontrol sistemlerinizdeki verimliliği ve doğruluğu korumak için becerilerinizi geliştirmeye devam edin. Bu bilgi, otomasyon ve süreç kontrolündeki karmaşık zorluklarla başa çıkmanızı sağlayacaktır.
